镁合金被誉为“21世纪的绿色工程材料”，而半固态注射成型则是实现其高值化应用的关键技术。传统高压压铸工艺在镁合金成型中长期占据主导地位，但安全性、环保性及产品良率等方面的痛点始终存在。围绕镁合金半固态注射成型与传统高压压铸工艺的对比，伯乐智能从十大维度展开深度解析，以下为详细解读。

安全与环保：从源头解决行业痛点

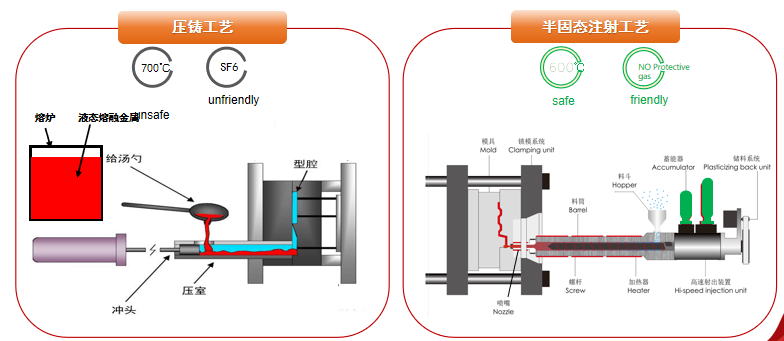

传统高压压铸在生产镁合金时，必须设置熔炉，镁液在高温下与空气接触极易燃烧，存在较大安全隐患。在环保层面，为防止镁液燃烧，传统工艺需持续通入六氟化硫（SF₆）作为保护气体，而SF₆对大气层的破坏潜力是二氧化碳的24，000倍，环境负荷极大。

镁合金半固态注射成型技术则从根本上解决了这两大难题。该工艺直接采用镁合金颗粒料，通过螺杆料筒内完成加热、剪切与输送，无需熔炉，也无需任何保护气体。不仅彻底杜绝了镁液燃烧的风险，更实现了真正意义上的清洁生产。

性能提升：层流充填带来的质变

为什么半固态制品性能更优？关键在于充填形态的差异。传统高压压铸是喷流充填，镁液高速喷射时极易卷入气体，导致产品内部存在卷气与缩松，这是目前压铸工艺难以根治的缺陷。

而半固态成型是层流充填，浆料平稳推进，气体有充分时间通过排气槽排出。这一改变带来了显著的性能飞跃：

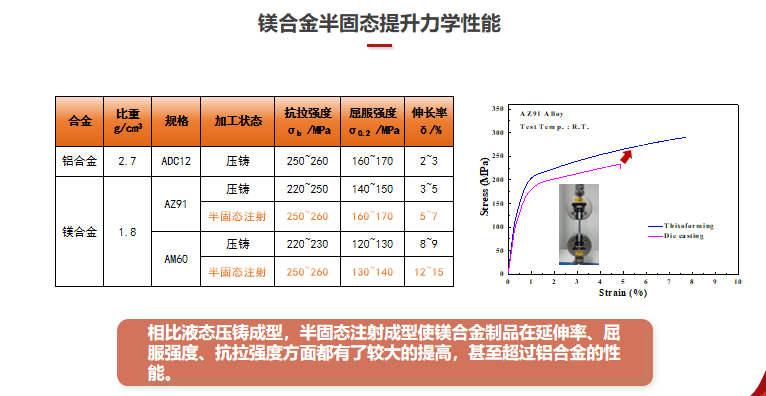

强度提升：由于组织致密，产品的拉伸强度和屈服强度提升约10%。

延伸率跃升：经样板实测，延伸率直接提高50%，这意味着材料的韧性大幅增强。

耐腐蚀性倍增：传统压铸件易存在卷气或杂质，点蚀严重。半固态制品致密性极高，腐蚀率几乎砍掉一半。失重实验数据显示，高压AM60B腐蚀率约3.5mm/y，而半固态制品可降至1.2mm/y。

降本增效：能耗、材料与模具的全面领先

如果说性能优势是“加分项”，那么生产成本的优势则是“决定性因素”。

以伯乐智能4000T超大型镁合金半固态注射成型机为例，从多个维度算一笔经济账。

能耗直降50%以上

与高压压铸成型相比，半固态设备能耗降低超过50%。按0.7元/度电费测算，单台设备一年即可节省超过100万元电费。

烧损率接近0

高压压铸因熔炼过程，镁合金烧损率高达6%-8%。半固态的制浆成型过程中，材料损失极低，烧损率接近于0，仅此一项便为生产成本带来巨大改善。

得料率可高达80%以上

半固态注射口、流道可以做得更小，得料率更高。以实际产品为例，得料率可达80%以上，比高压压铸普遍高出20%-30%。

模具寿命翻番

半固态成型温度在585-620℃，较高压的670-700℃低近100℃。

模具钢材在650℃以上寿命会断崖式下滑，同时，半固态充型速度更慢，

对模具的冲刷更小因此半固态的模具寿命至少比高压镁合金翻一番，若与铝压铸相比，则至少翻两番。

气孔率与成品率

层流充填大幅降低卷气率，气孔率随之显著下降，成品率自然大幅提升。

表面无氧化皮

半固态在成型过程中浆料与空气无接触，产品表面无氧化皮，后续处理更简单。

镁合金半固态注射成型技术，通过安全环保的工艺、更优异的材料性能以及惊人的降本空间，正在重新定义镁合金成型的新标准。伯乐智能已形成覆盖300T至5000T的完整设备矩阵，并牵头起草了《镁合金半固态注射成型机》团体标准。随着新能源汽车与轻量化浪潮的推进，这场由伯乐智能引领的技术革新，正在为中国智造注入强劲的“镁”好力量。
