镁合金作为目前密度最低的金属结构材料，凭借轻量化、高比强度、良好阻尼减震性等优势，在机器人、新能源汽车、航空航天、3C电子、轨道交通等工程领域的应用愈发广泛。工程选材的核心是兼顾性能适配、成本可控、工艺可行，不同系列镁合金因成分差异，性能与成本特点迥异，工程应用中需结合使用场景精准选型，本文针对AZ系、ZK系、稀土镁合金、镁锂合金四大主流系列展开分析，为选材提供参考。

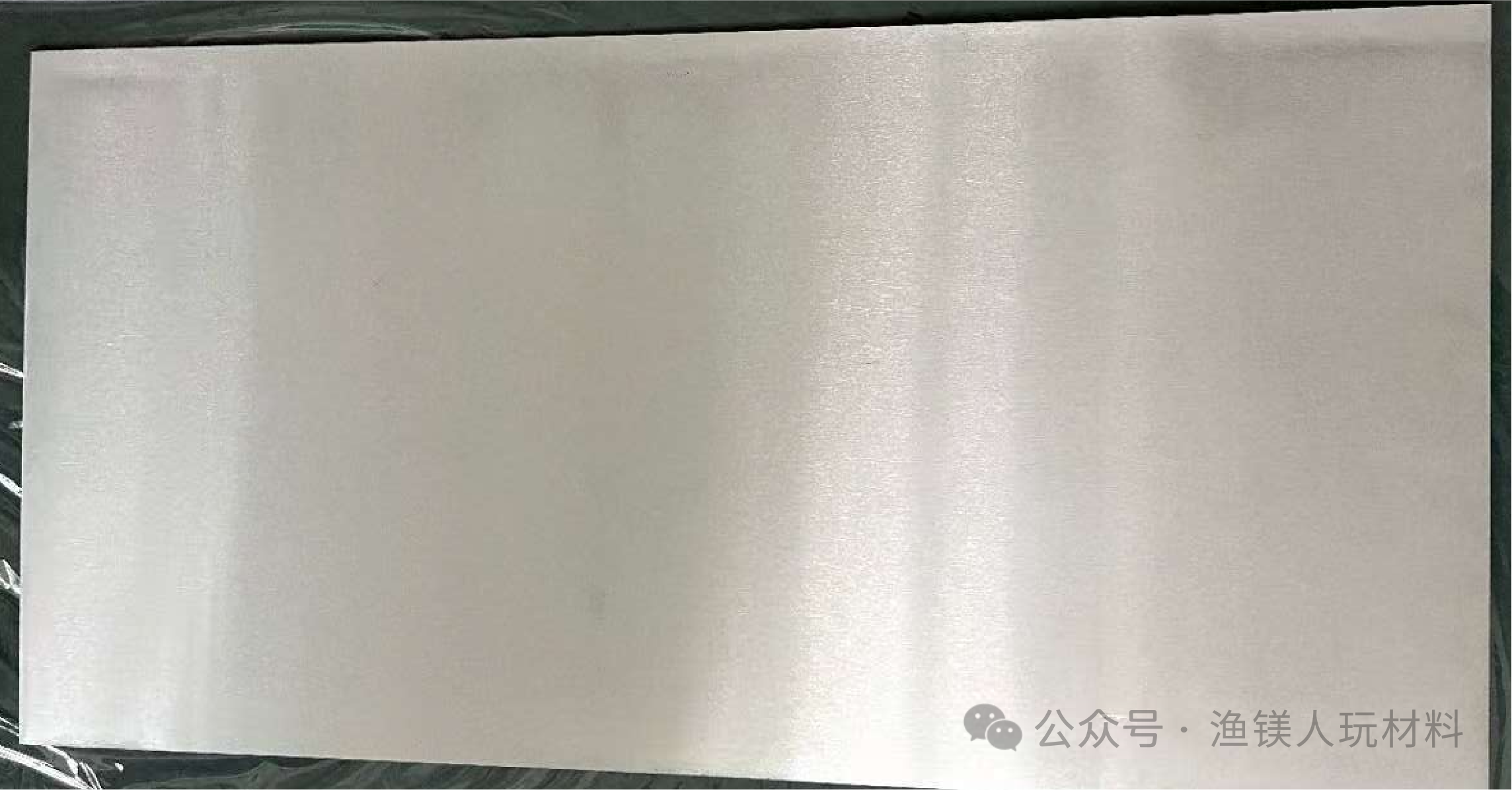

一、AZ系镁合金：低成本通用型首选

AZ系镁合金是Mg-Al-Zn系合金，也是目前工程应用最广泛、产量最大的镁合金系列，代表牌号有AZ31B、AZ80、AZ91D等。AZ系镁合金成型性能优异、力学性能较高、良好的耐蚀性能、成本低廉等优点；但热导率较低，在60 W/(m·K)左右，大热性能不如ZK系镁合金。AZ系镁合金高温稳定性较差，工作温度一般不能超过120 ℃。

AZ31B镁合金具有良好的塑性成型能能力，生产效率较高；但强度较低，屈服强度一般在140-160 MPa。AZ80镁合金具有较高的强度和良好的耐蚀性能，屈服强度在200-260 MPa，但塑性成型性能不如AZ31B镁合金。AZ91D是铸造镁合金，尤其是压铸件应用最常见，具有较高的力学性能和良好的耐蚀性能。

二、ZK系镁合金：中高强散热通用款

ZK系镁合金为Mg-Zn-Zr系合金，典型牌号ZK60、ZK61M，锌元素提供固溶强化，锆元素细化晶粒，兼顾高强度与良好塑性。变形态ZK60/ZK61力学性能与AZ80相当，塑性较AZ80更好，但其耐蚀性能较差。ZK系镁合金是目前常用的高导热镁合金，在一些有强度和散热需求的零部件上适合选用。ZK系镁合金由于其成本较高，是其应用不如AZ系镁合金广泛的关键原因。

三、稀土镁合金：耐热高强专用材

稀土镁合金是添加钇、钆、钕等稀土元素的镁合金，代表牌号WE43、WE54、VW93等，属于高成本镁合金材料。稀土元素可显著细化晶粒、提升高温蠕变强度和耐热性，在300℃高温下仍能保持优异力学性能，高温力学性由于大部分常规铝合金，是高强高温零部件上首选的轻合金材料。但稀土资源稀缺，导致该系列成本极高。

由于稀土与镁之间的性能差异较大，导致稀土镁合金加工工艺复杂，生产难度大，仅适用于高端领域。工程中主要用于航空航天发动机部件、飞机机舱连接件、汽车涡轮增压器壳体、高端轨道交通耐热构件等，对高温性能、高强度、高可靠性有严苛要求的场景，是高端装备制造的核心选材。

四、镁锂合金：超轻量化特殊材料

镁锂合金是目前最轻的金属结构合金，密度仅1.35-1.65g/cm³，远低于普通镁合金，兼具高比强度、高比刚度、优异阻尼性和抗电磁干扰性能，室温延伸率超30%，超塑性成型能力突出。其核心优势是极致轻量化，但锂元素活泼，生产制备难度极大，成本高昂，且耐蚀性较差，需额外做表面防护，规模化应用受限。工程中多用于航空航天卫星部件、特种无人机机身、便携式精密仪器、高端医疗设备等，对减重有极致要求、使用环境相对温和的特殊场景。

工程应用镁合金选材需遵循“按需选材、性价比优先”原则。常温、低成本、大批量轻量化场景，优先选AZ系；中高强度、高导热散热、中端承力构件，选择ZK系；高温、高可靠性、高端装备领域，选用稀土镁合金；极致轻量化、特殊精密领域，采用镁锂合金。同时，选材还需结合加工工艺、表面处理、使用环境等因素综合考量，平衡性能与成本，才能充分发挥镁合金轻量化优势，实现工程应用的最优价值。
