镁合金很容易被两个标签概括：轻量化、可降解。但一旦进入增材制造，这两个优势会立刻与高反应活性、燃烧风险、低沸点导致的挥发、氧化膜、孔隙和腐蚀耦合。材料能被“打印成形”，并不意味着成分保持、组织均匀、力学可靠和服役寿命已经同时成立。

2026年7月发表于 Materials 的综述集中梳理了镁及镁合金在激光粉末床熔融（文中沿用SLM）

和电弧增材制造（WAAM）中的成分—工艺—组织—缺陷—性能关系。

结合2025年 Journal of Magnesium and Alloys 的系统综述，可以把镁合金增材制造理解为两条主要路线：一条追求高精度、快速凝固和多孔植入结构，另一条追求高沉积率和大尺寸构件；二者面对的热历史和缺陷主导机制并不相同。

1. 成分设计先决定“会不会挥发”，再决定如何强化

常见增材镁合金包括AZ系和WE43等稀土镁合金。Al、Zn、Mn、Gd、Y、Nd、Zr等元素会改变凝固区间、第二相、晶粒形核、热裂倾向和耐蚀行为，但这些元素并不是只在最终组织里起作用：它们还会影响熔池吸收、蒸气压、氧化和粉末安全。

对于激光粉末床路线，Mg本身易挥发，局部能量输入过高可能带来元素损失、反冲压力和气孔；能量不足又会形成未熔合。因而“提高能量密度能提高致密度”只在一定窗口成立，不能被理解为单调关系。

综述汇总的不同合金相对密度跨度很大，恰恰说明能量密度不能脱离粉末粒度、层厚、扫描间距、保护气氛和具体成分单独比较。

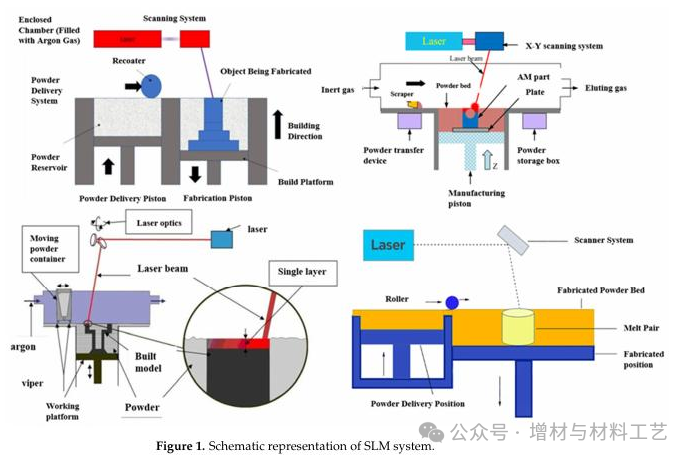

图 1 镁合金激光粉末床熔融系统示意

2. PBF-LB与WAAM不是精度和效率的简单二选一

PBF-LB依靠薄层铺粉和局部快速熔化，适合复杂几何、细小晶格和较高尺寸精度。快速凝固能够细化晶粒、改变第二相尺寸与分布，也可能形成强织构和较大残余应力。对镁粉而言，还必须把惰性气氛、粉尘与火灾风险、粉末回收和氧含量控制放在工艺参数之前。

WAAM使用丝材和电弧熔池，综述给出的典型沉积效率可达到约1000 cm³/h，适合较大构件；代价是热输入更大、表面更粗糙、尺寸精度较低，并容易出现晶粒粗化、层间热积累、变形、孔隙、裂纹和氧化夹杂。

丝材避开了大量活泼镁粉的操作风险，却没有消除熔池氧化、元素烧损和热历史控制问题。

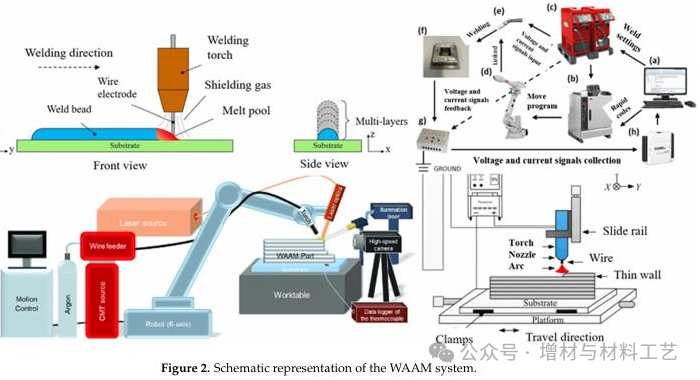

图 2 镁合金WAAM系统示意

图 3 镁合金两类增材工艺的工程取舍

选择路线时应先问零件尺度、几何自由度、允许加工余量和服役环境，再讨论设备。植入用多孔支架更看重孔结构与表面；大型交通结构更可能接受后续机加工，换取WAAM沉积效率。把两类工艺放在同一“体积能量密度”指标下直接排名，没有工程意义。

3. 组织并不直接等于性能，中间隔着缺陷与表面

快速凝固通常细化晶粒，并可能提升强度和使腐蚀趋于更均匀；但镁合金腐蚀高度依赖第二相连续性、微电偶、织构、孔隙、氧化膜和表面粗糙度。同样的平均晶粒尺寸，如果第二相沿晶界连续分布，或孔隙与粗糙表面增加局部电化学活性，耐蚀结果仍可能完全不同。

PBF-LB常见问题包括未熔合、钥孔或蒸发相关孔隙、球化、裂纹和残余应力；WAAM还需重点关注层间未结合、粗糙度、变形、氧化夹杂与各向异性。热处理、热等静压、机加工、表面改性或涂层能够修复其中一部分问题，却可能同时改变第二相和腐蚀路径。

图 4 镁合金从成分、缺陷到服役性能的因果链

因此，后处理不能被写成“统一提高性能”。例如固溶与时效可能改善强塑性或耐蚀性，也可能因第二相溶解、再析出和晶粒变化带来新的权衡；HIP有助于闭合内部孔隙，却不会自动消除表面粗糙、成分挥发或污染问题。

4. 生物可降解不是越快越好，工业轻量化也不是越轻越成熟

在生物医用场景，镁的弹性模量接近骨组织、可释放Mg离子且可逐步降解，能够减少永久植入和二次取出手术的需求。但目标不是“快速消失”，而是降解速率与骨愈合时间匹配。过快腐蚀会造成承载提前下降、局部碱化和氢析出；体外浸泡、电化学测试与体内环境也不能简单等同。

在交通和航空场景，评价重点转为疲劳、腐蚀、尺寸稳定性和维修环境。镁合金的低密度只有在打印缺陷、后处理余量、防腐体系和可回收性一起计算后，才会转化为系统级轻量收益。不能把一组室温拉伸数据或单个致密度值当作材料体系成熟的证明。

5、增材与材料工艺点评

增材镁合金当前的位置，是“工艺可行性已被多条路线证明，但材料—过程—服役闭环仍未标准化”。最可信的证据链应从粉末或丝材成分与氧含量开始，经过挥发与热历史、晶粒和第二相、孔隙与表面，再落到方向相关的力学、疲劳和腐蚀测试；任何跳步都会把可打印性误写成可用性。

下一步值得优先解决的不是继续刷新单一强度或致密度，而是建立成分损失与氧含量的在线/批次控制，统一复杂几何中的缺陷统计，给出粉末循环与丝材批次的稳定性，并把疲劳—腐蚀耦合、涂层失效和长期降解纳入零件级验证。

镁合金的优势很真实，但只有把“活泼”当作体系特征而不是实验麻烦，它才可能走出样件阶段。一句话结论：增材镁合金当前的位置，是“工艺可行性已被多条路线证明，但材料—过程—服役闭环仍未标准化”。研究局限：增材镁合金当前的位置，是“工艺可行性已被多条路线证明，但材料—过程—服役闭环仍未标准化”。
