镁合金在通讯行业的应用史，本质上是材料轻量化需求与制造工艺、成本不断博弈的历史。它的发展并非线性，而是经历了“先登顶、后遇冷、再复兴”的起伏。

一开始就是顶峰

1969年7月21日世界时间02:56:15，当首个登上外星表面的人类踏上月面时，

也是镁合金第一次被应用于以下通讯行业（至于苏联用了多少，军事迷们可以去查资料）

通讯设备机箱与外壳：这是最直观的应用。指令舱和登月舱搭载的S波段收发信机、遥测设备等，其外壳广泛采用了镁合金（主要是AZ31、ZK60等变形镁合金）。选择理由很明确：比强度极高，能极大减轻发射重量；同时具备良好的电磁屏蔽性，能有效阻隔内外电磁干扰，这对精密通讯设备至关重要。

减振支架与波导组件：这是当时一个关键技术点。登月舱的雷达天线和S波段定向天线在发射和飞行中会经历剧烈振动。工程师利用镁合金的高阻尼减振特性（能快速耗散振动能量），将其制成天线与通讯模块之间的连接支架，保护了脆弱的陶瓷真空管和波导系统。同时，一些复杂形状的微波波导元件，也利用了镁合金良好的铸造流动性和可加工性一体成型。

这一时期的核心理念是：把减重、屏蔽、减振三种功能集成在一个材料上。

从萌芽到繁荣再到冷宫

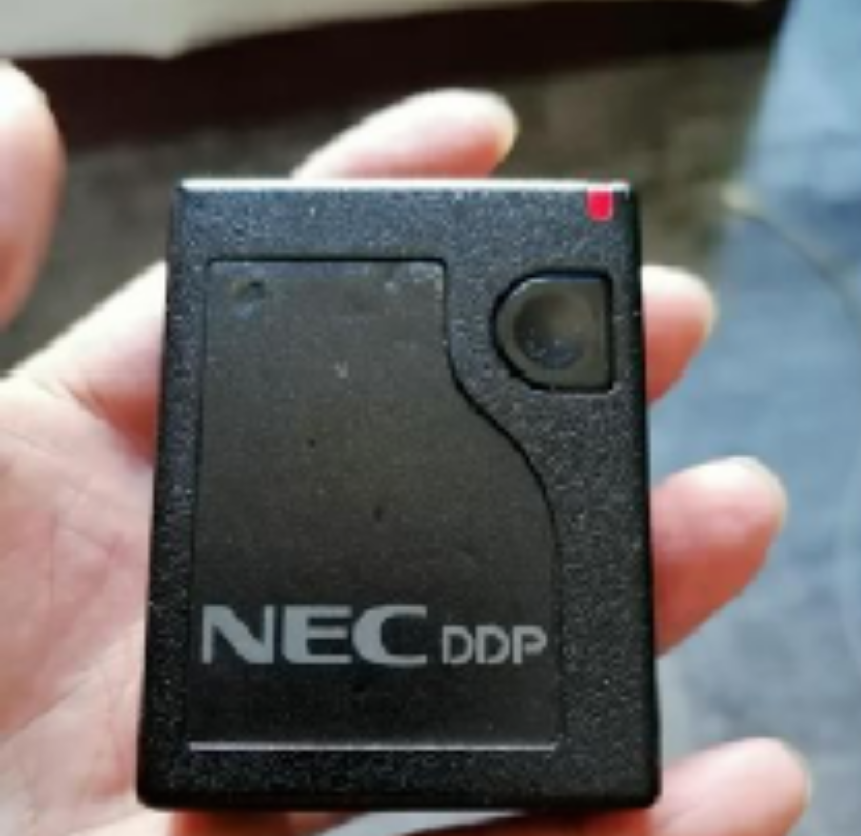

萌芽：1990年代初期，日本电气（NEC）等公司将镁合金用于寻呼机外壳，

实现了极致的轻薄，是它在便携通讯设备上的首次成功（全球销售200万个）。

繁荣期：到了2000年代初，镁合金成为旗舰手机的“标配”。它同时解决了当时工程塑料无法突破的三大难题，轻薄：如松下、NEC的超薄翻盖机，镁合金骨架厚度可压到0.6毫米以下。质感与抗弯：提供类似金属的冰凉触感和远超塑料的结构强度，保护脆弱的LCD屏幕。电磁屏蔽：这是天然优势，无需额外的导电涂层。

工艺助推：以索尼为代表的厂商，大规模采用触变注射成型（Thixomolding） 技术，能以近终形的效率生产笔记本电脑和手机外壳，使成本急剧下降。（例如华子出的最新款的超轻超薄笔记本Matebook X 号称总重768g。）

遇冷与退潮：智能手机时代的“去镁化”（2007-2015年左右）Phone引领的智能手机革命，将镁合金挤下了繁荣区，主因是工艺和美学需求的转向。镁合金并未消失，而是退居幕后，被压铸成手机/平板的内部中板支架，利用其轻、强度好、屏蔽性佳的特点，默默为设备减重。

复兴与未来：5G时代的散热与减重核心（2018年至今）

5G时代，热量和重量成为新的痛点，镁合金凭借两大核心优势强势复兴。

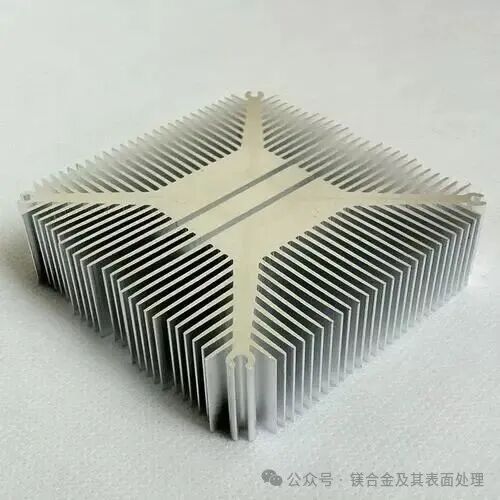

散热奇兵：5G芯片功耗大增。镁合金的导热系数（约50-100 W/mK）远好于工程塑料和不锈钢，是天然的散热片。将其做成一体化中框或后盖，相当于把整个外壳变成巨大的散热面。这是近年旗舰安卓手机重新采用镁合金中框或后盖的关键逻辑。

轻量化刚需：5G手机天线、主板、电池、散热组件猛增，导致整机重量失控。

镁合金是结构减重的最后武器，很多旗舰折叠屏手机为减轻重量，骨架几乎全采用镁合金。

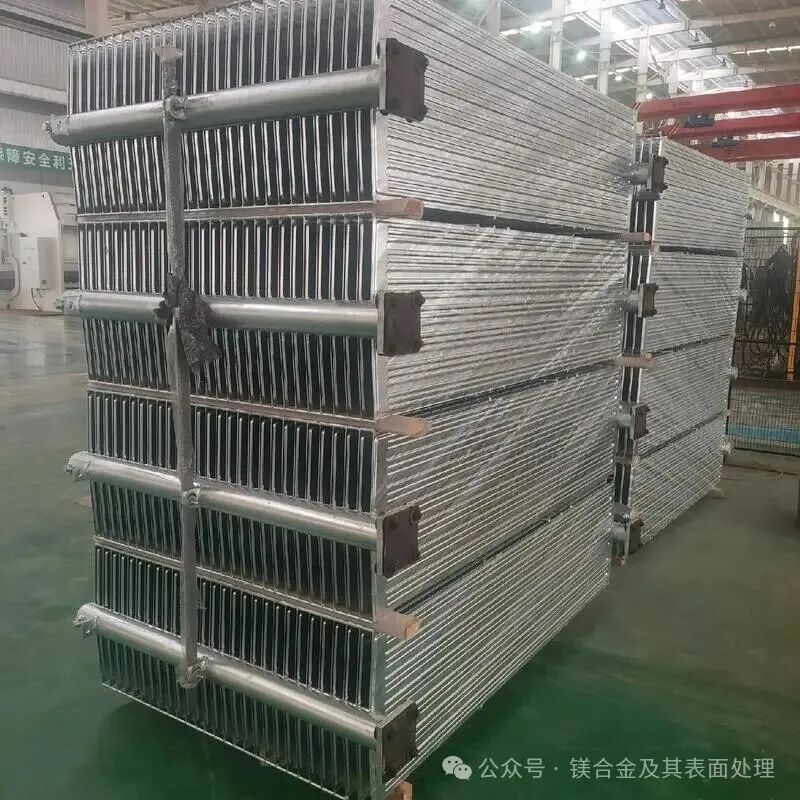

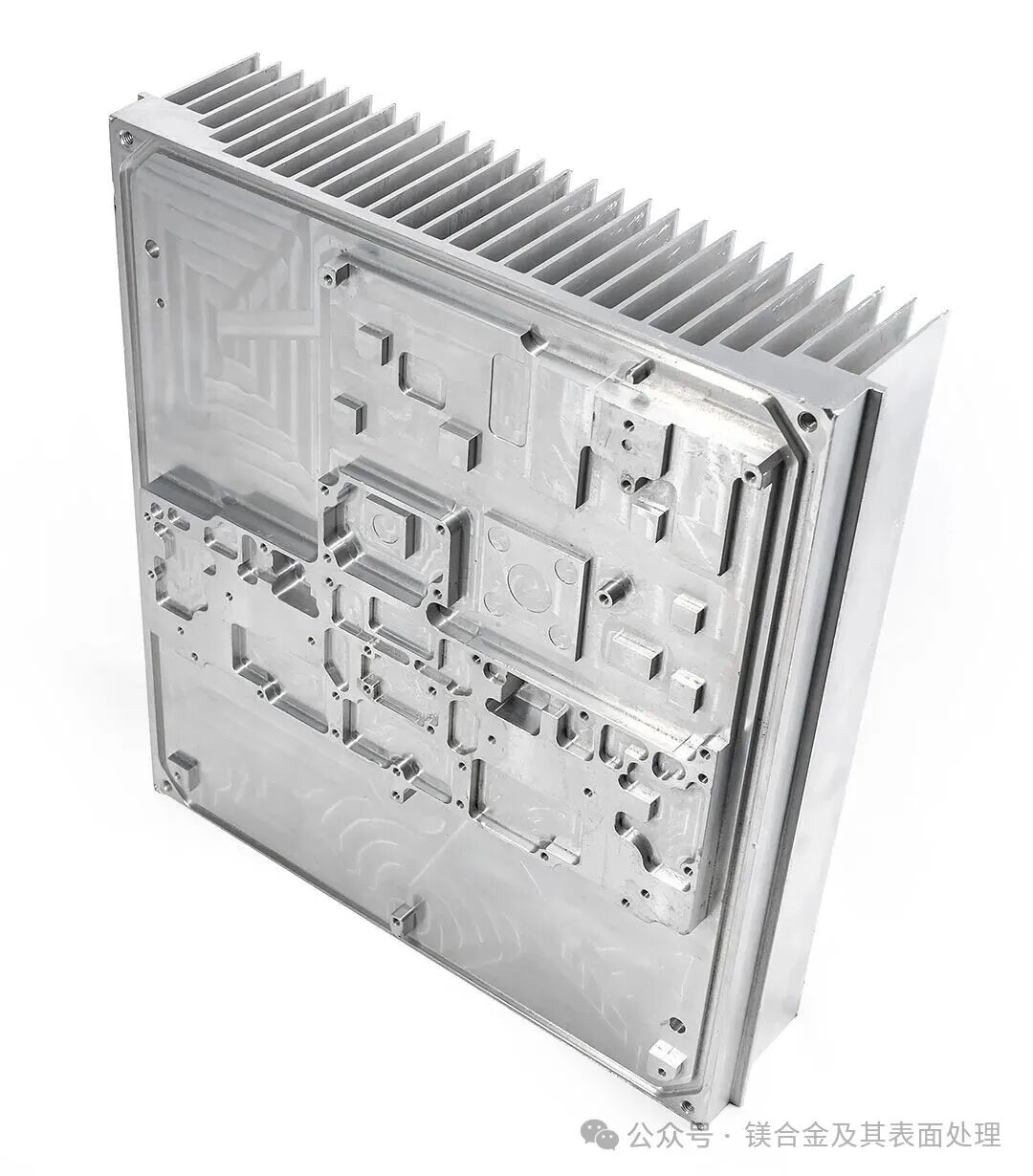

基站与天线：在有源天线单元（AAU）中，镁合金被用来打造轻量化散热一体化壳体，既能高效带走热量，又能减轻天线挂在铁塔上的风荷载。

未来发展与展望

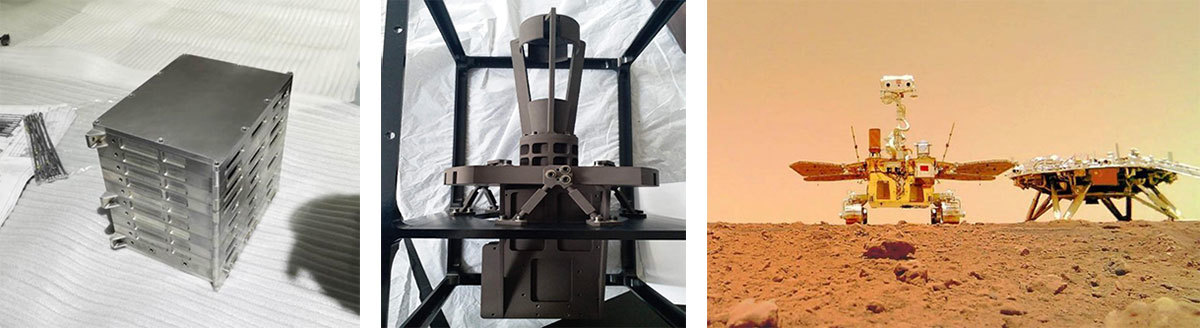

商业航天通讯，镁合金发展的新赛道？

现代卫星微波集成电路载体：热膨胀的精密匹配，这是镁合金在当代卫星通讯中最关键、最尖端的应用之一，逻辑已发生根本性转变。微波集成电路是将固态功率放大器、低噪声放大器等功能电路，集成在一小块基板上的微型化模块，是现代通讯卫星的“心脏”。而承载这块脆弱基板的金属底座，就是载体。

为什么选用镁合金做载体？核心是热膨胀系数的精密匹配。配对对象：卫星上常用的微波介质基板是氧化铝陶瓷。

匹配要求：氧化铝陶瓷的热膨胀系数约为 6.7-7.0 ppm/℃。陶瓷脆弱，如果金属载体的热胀冷缩与它差异过大，在太空-160℃至+130℃的极端温差下，巨大的热应力会直接撕裂基板或焊点，导致整个微波模块报废。镁合金的绝配：以高硅镁合金（如AS41）或某些镁锂合金为例，其热膨胀系数恰好也落在 6.5-7.5 ppm/℃ 这个区间内。这使得镁合金载体与陶瓷基板能实现“热同步”。
