摘 要

在全球“双碳”战略与汽车产业电动化、智能化浪潮的驱动下，轻量化已成为汽车技术发展的核心方向之一。本文针对传统钢板或铝板冲压焊接车门内板存在的工序繁多、成本高、重量大等问题，深入研究了镁合金车门内板的一体化压铸成型技术。研究首先建立了适用于车门内板的性能评估体系，为轻量化设计提供了理论依据；进而，通过结构与材料的协同优化，完成了兼具优良力学性能与压铸工艺性的一体化轻量化车门内板设计，实现减重43%的显著效果；最后，借助模拟仿真技术，突破了大尺寸、薄壁镁合金压铸模具设计与工艺优化关键技术，成功试制出性能达标的产品。应用结果表明，该技术使模具寿命达8万模次，压铸周期低于109秒，废品率低于1.8%，生产效率显著提升，成本有效降低，完全满足主流车企技术要求，为镁合金在汽车大型结构件上的规模化应用提供了重要的技术路径与实践范例。

引 言

随着全球能源危机与环境污染问题日益严峻，中国提出的“碳达峰、碳中和”目标对各行各业提出了绿色低碳发展的硬性要求。汽车产业作为国民经济支柱，其节能减排任务尤为紧迫。研究表明，汽车整备质量每减轻10%，可降低燃油消耗6%-8%，排放降低5%-6%。对于新能源汽车而言，轻量化更能直接缓解“里程焦虑”，提升车辆续航能力。因此，轻量化技术已成为推动汽车产业可持续发展的关键突破口。

车门总成作为白车身的重要组成部分，其轻量化潜力巨大。目前，市场上主流车型的车门内板多采用钢板或铝合金板通过冲压、焊接等多道工序制造。这种传统工艺虽技术成熟，但存在生产流程长、模具投入大、焊接变形难以控制、整体重量偏高等固有缺陷。在此背景下，以特斯拉为首的车企率先推动了铝合金一体化压铸技术在车身底板等大型结构件上的应用，引发了制造工艺的革命性变革。然而，将一体化压铸技术延伸至更轻质的镁合金，并应用于结构复杂的车门内板，仍面临材料、结构、模具、工艺等多方面的技术挑战。

镁合金作为最轻的金属结构材料，其密度仅为铝合金的2/3，钢的1/4，同时具备比强度高、阻尼减震性好、易回收等优点，是极具潜力的轻量化材料。但镁合金的常温塑性差、凝固收缩率大、易氧化燃烧等特性，使其在大尺寸、薄壁、复杂结构件的压铸成型上存在巨大难度。本项目旨在攻克这些关键技术瓶颈，开展镁合金车门内板一体化压铸成型技术的系统研究，并实现其成功应用，对于提升我国汽车轻量化技术水平具有重要的理论意义和工程价值。

一、车门内板性能评估方法与轻量化设计基础

1.车门内板结构—功能—工艺一体化分析

车门内板不仅是安装玻璃升降器、门锁、扬声器等附件的承载基体，更需具备足够的刚度以抵抗日常开闭、侧碰等工况下的冲击与变形。因此，对其进行科学准确的性能评估是轻量化设计的首要前提。本研究摒弃了传统的经验设计方法，首先对车门内板的承载特性、边界条件、失效模式进行了详尽的逆向工程分析。结合有限元分析（FEA）技术，建立了包含刚度（弯曲刚度、扭转刚度）、强度（静动态强度）、模态（振动频率）以及耐撞性在内的多维度性能评估体系。该体系能够量化评价设计方案的可行性，为后续的拓扑优化和形貌优化提供了精准的目标函数与约束条件。

2.材料选择：AZ91D镁合金的优势与挑战

在材料选择上，本研究选用了广泛应用的压力铸造镁合金AZ91D。该合金具有良好的铸造流动性、抗蠕变性能和综合力学性能。然而，当其应用于大型薄壁结构件时，仍须重点解决两大核心问题：一是通过成分优化与熔体纯净度控制以提升铸件的延展性与韧性；二是设计合理的模具与工艺方案，避免因收缩应力集中所引发的热裂缺陷。本研究通过材料-工艺-结构的协同设计，旨在最大化发挥AZ91D合金的轻量化潜力，同时克服其工艺局限性。

二、一体化压铸镁合金车门内板结构创新设计

1.结构拓扑优化与集成化设计

基于性能评估体系，本研究采用变密度法的拓扑优化方法，以弯曲刚度≥35N/mm和一阶模态≥45Hz为约束条件，以质量最小化为目标进行优化。优化结果表明，材料主要分布于窗框下沿、铰链安装区和门锁区域，形成连续传力路径。在此基础上，进行了筋肋布局的形貌优化，筋高6mm-8mm，筋厚1.2mm，筋间距控制在35mm以内，既保证了局部刚度，又避免了因壁厚不均导致的缩松缺陷。通过集成化设计，将原有的12个钢制零件（内板、加强板、安装座等）整合为1个镁合金压铸件，零件数量减少91.7%，实现了43%的减重（原钢制内板重量为5.6kg，镁合金压铸内板重量为3.2kg）与传统拼焊结构不同，一体化压铸允许将原本需要多个零件组合的功能结构（如加强筋、安装座、铰链加强板等）集成在一个零件上。本研究通过功能集成化设计，大幅减少了零件数量，简化了装配流程，从源头上降低了制造成本和装配误差。经过多轮仿真迭代，最终确定的车门内板结构在保证弯曲刚度不低于35N/mm、一阶模态频率高于45Hz等关键指标的同时，实现了相较于原钢制方案43%的惊人减重效果。

2.压铸工艺性设计

优异的结构设计必须与压铸工艺性相匹配。针对镁合金压铸的特点，本研究在结构设计阶段重点考虑了以下方面：首先，采用均匀壁厚设计，将主体壁厚控制在2.5mm-3.0mm范围内，以避免局部厚大热节，从而降低缩孔与缩松的风险。

其次，设置合理的拔模斜度以保障顺利脱模，并在所有棱角处采用圆角过渡，以分散应力集中、改善金属液流动，进而提升铸件整体强度。此外，对加强筋的厚度与高度比例实施严格控制，以防止冷却缺陷；同时对安装用BOSS柱的根部进行结构强化，避免应力引发的开裂问题。

三、大尺寸薄壁镁合金压铸模具设计与工艺优化

1.基于模拟仿真的模具系统开发

模拟针对轮廓尺寸1280mm×850mm、投影面积约0.88m2、平均壁厚2.8mm的薄壁件，开发了具有6个抽芯机构、28个顶出点的复杂模具系统。浇注系统设计采用三板式结构，通过模流分析确定了最佳的浇口位置与数量：设置4个内浇口，内浇口总面积12.8cm2，内浇口速度控制在65m/s，确保充填时间<0.08s。冷却系统设计采用28组随形冷却回路，模温控制在220±10℃（定模）和200±10℃（动模），通过热平衡分析，将模面温差控制在15℃以内。为提升铸件致密度，采用高真空压铸技术，真空系统在120ms内将型腔真空度降至80kPa以下，显著减少气孔缺陷，铸件含气量从常规压铸的12-15ml/100g降至5ml/100g以下。

首先是浇注系统设计，通过模流分析，优化了浇口位置、流道尺寸与内浇口速度，确保了镁液能够以层流方式平稳、快速地填充型腔，避免卷气、冷隔等缺陷。其次冷却系统设计，建立了复杂的随形冷却水道系统，通过对模具不同区域进行差异化温度控制，实现了模具热平衡的有效管理，这对保证铸件质量一致性、缩短压铸周期、延长模具寿命至关重要。再次，真空压铸技术应用，集成了高真空排气系统，能够在极短时间内将型腔内的气体抽出，显著减少铸件内部气孔，提升铸件的致密性和力学性能，尤其是延伸率。最后，模具材料与表面处理，核心模芯选用优质热作模具钢H13，并采用先进的表面处理工艺（如PVD涂层），以提高其抗热疲劳、耐镁合金熔蚀的性能，从而保障模具寿命达到8万模次的设计目标。

2.压铸工艺参数优化

为确定最优工艺窗口，设计了四因素三水平正交试验（L9），因素包括：低速射速（0.25-0.35m/s）、高速射速（4.0-5.0m/s）、增压压力（45-55MPa）、模具温度（190-210℃）。以抗拉强度、延伸率和废品率为评价指标，试验结果经极差分析表明：高速射速对力学性能影响最为显著（贡献率42.3%），最优值为4.6m/s；增压压力对致密度和强度影响次之（贡献率28.1%），最优值为52MPa；模具温度主要影响填充完整性和表面质量，最优值为200℃。

经优化后，工艺参数组合为：低速射速0.3m/s，高速射速4.6m/s，增压压力52MPa，模具温度200℃。在此参数下，压铸周期稳定在106±3秒，试制阶段废品率从初期的5.2%降至稳定生产的1.8%。

四、产品性能验证与产业化应用

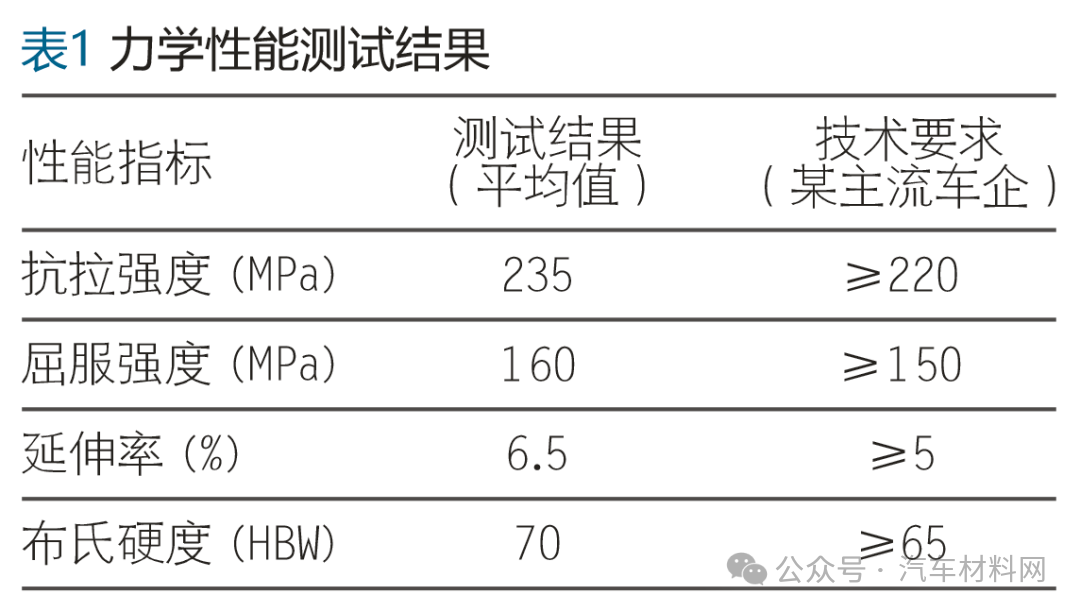

试制出的镁合金车门内板经三坐标测量，关键安装孔位精度达到CT8级，轮廓度误差<0.5mm。力学性能测试结果：

金相分析显示，铸件内部组织为典型的压铸态α-Mg固溶体与β-Mg17Al12离异共晶，平均晶粒尺寸45μm，孔隙率<1.5%，满足内部质量要求。该产品已通过整车侧碰、耐久、NVH等台架与路试验证，并实现年产5万套的批量供货能力。综合成本分析表明，相较于原钢制方案，单件总成本降低18%，全生命周期碳排放减少35%。

五、结论与展望

本研究系统开发了轻量化镁合金车门内板一体化压铸成型技术，主要结论如下

1.建立了包含刚度、强度、模态在内的多维度性能评估体系，指导了拓扑优化与集成化设计，实现减重43%。

2.通过模流分析与正交试验，优化了浇注系统与工艺参数，解决了大尺寸薄壁镁合金件成型难题，压铸周期<109秒，废品率<1.8%。

3.采用高真空压铸与随形冷却技术，显著提升了铸件致密度与模具寿命（≥8万模次）。

4.试制产品力学性能与尺寸精度满足主流车企标准，实现了产业化应用与综合成本优势。

未来研究方向包括开发高强韧稀土镁合金、拓展至四门两盖总成一体化压铸，并结合机器学习实现工艺参数的在线自适应优化。本技术的成功，标志着镁合金在汽车大型复杂结构件应用领域迈出了关键一步，为行业践行“双碳”目标提供了有力的技术支撑。
