背景介绍

镁合金作为最轻的金属结构材料，在航空航天、汽车轻量化、生物医用等领域具有重要应用价值。但传统镁合金强度低、高温与长期时效稳定性差，制约其大规模推广。纳米孪晶（NT）工程通过引入高密度孪晶界（TB）阻碍位错运动，可同步提升强度与塑性，是高性能金属材料的重要设计策略。

然而传统孪晶工程存在两大固有缺陷：一是单孪晶变体导致各向异性强，不同方向力学性能差异大；二是平行于孪晶界的位错滑移易引发脱孪现象，使材料强度快速衰减，长期稳定性不足。现有晶界强化、析出强化等手段，常陷入 “强度 - 塑性” 权衡困境，难以兼顾超高强度与长期稳定性。因此，开发新型孪晶结构、突破传统设计瓶颈，是镁合金高性能化的核心挑战。

燕山大学田永君院士团队彭秋明和邹国栋等联合重庆大学黄天林等人在《Nature Communications》

上发表了题为“Triple-interlocked-nanotwinned bulk magnesium alloys with exceptional strength and ageing resistance”的研究论文。

本文亮点

1.原创结构设计：首次提出三重互锁纳米孪晶（TIT）策略，通过高压高温（HPHT）诱导马氏体相变，在 Mg-9Li 合金中形成三维互锁孪晶网络，克服传统孪晶各向异性与脱孪缺陷。2.性能突破性：TIT 镁合金屈服强度达508.6 MPa，为普通粗晶合金的 11 倍；比强度达350 kN·m/kg，超越多数钢、钛合金；室温时效 730 天硬度仅下降 6%，60℃高温时效 2000 h 仍保持高强度，抗时效性能行业领先。

3.机制新阐明：揭示BCC→HCP 马氏体相变诱导孪晶新机制，生成等轴（i-TIT）与各向异性（a-TIT）两类三重互锁结构，高密度孪晶界（占比 65.7%）三维阻碍位错运动，消除各向异性、抑制脱孪。4.工程化潜力：突破纳米孪晶尺寸限制，制备厘米级大尺寸块体合金，并拓展至 Mg-Sc 合金，验证策略普适性，为工业化应用奠定基础。

图文解析

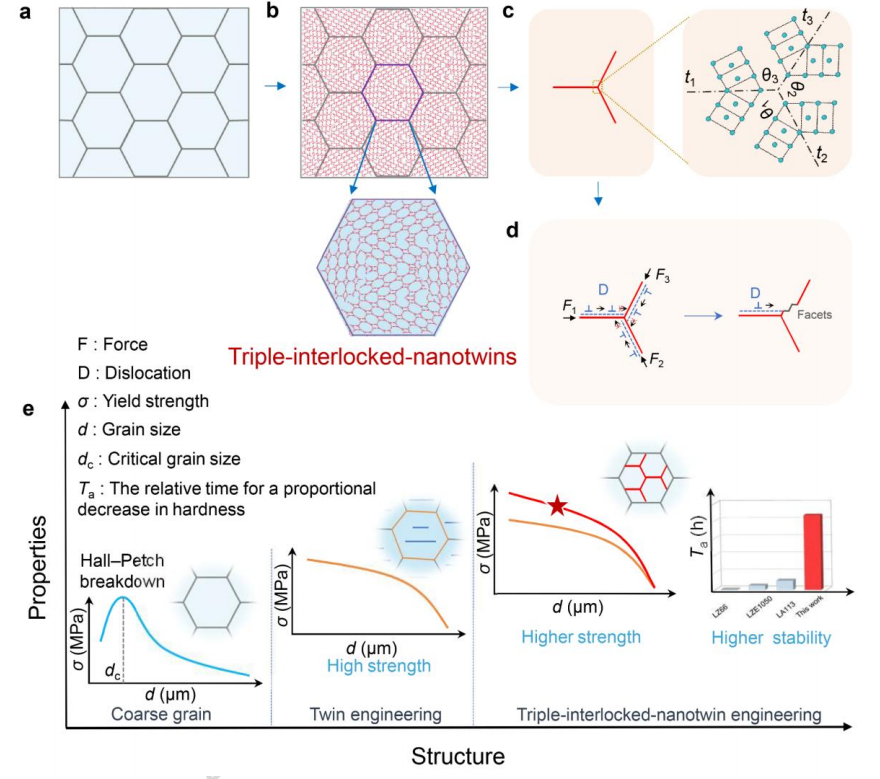

图1：三重互锁纳米孪晶概念示意图

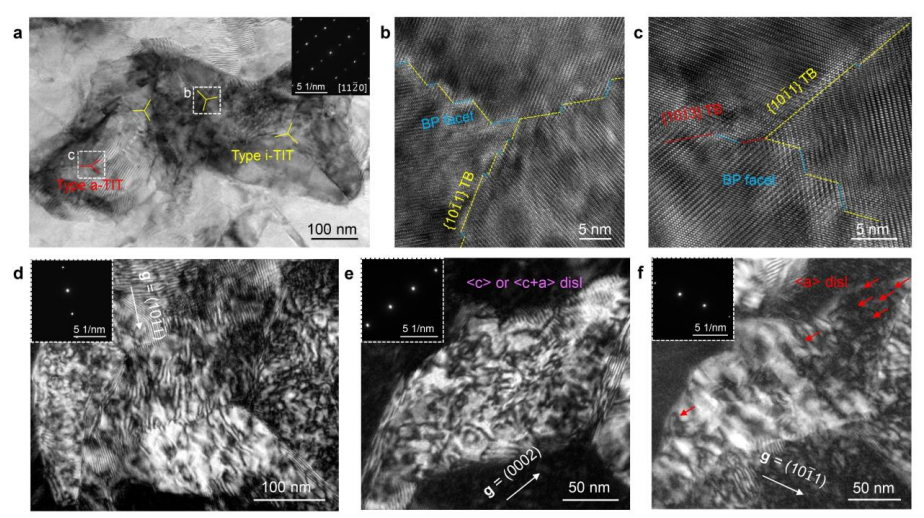

图2：显微结构

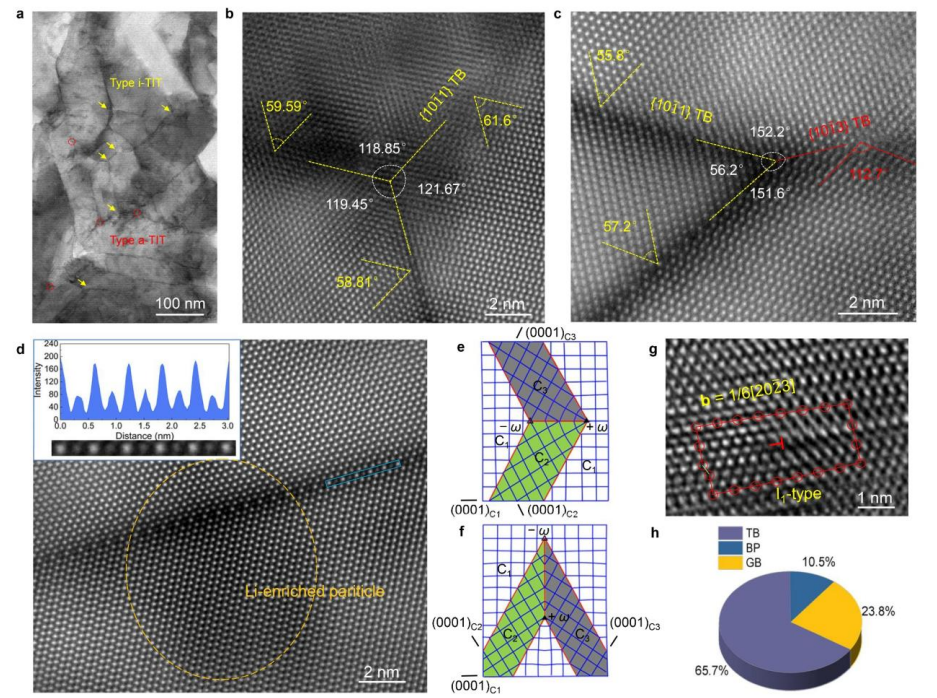

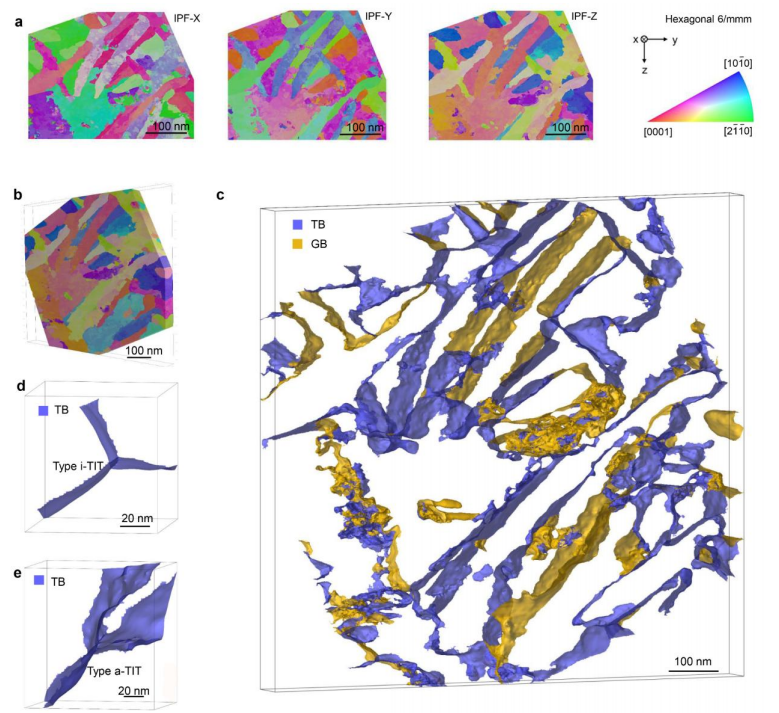

图3：三重互锁纳米孪晶的三维空间结构

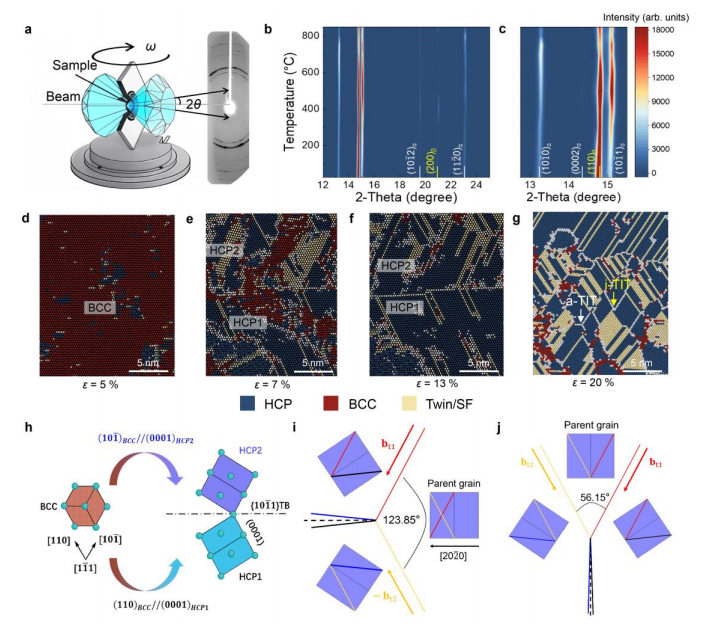

图4：形成机制

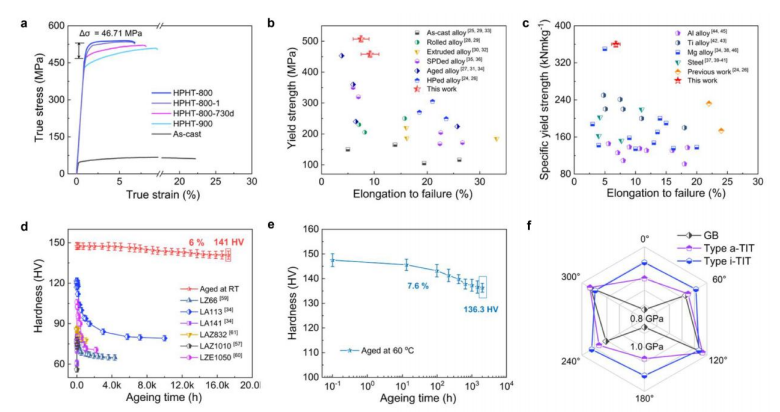

图5：力学性能

图6：变形特征

研究结论

本文提出三重互锁纳米孪晶（TIT）创新设计，通过高压高温诱导马氏体相变，在 Mg-9Li 合金中构建三维互锁孪晶网络，突破传统孪晶工程瓶颈。TIT 合金实现超高强度（508.6 MPa）、零各向异性、超长时效稳定性（730 天硬度仅降 6%）的协同突破，比强度超越多数高强金属。

研究阐明 BCC→HCP 相变诱导 TIT 形成机制，揭示三维孪晶界网络阻碍位错、抑制脱孪的强韧化机理；且该策略可拓展至 Mg-Sc 合金，突破纳米孪晶尺寸限制，具备工业化潜力。该工作为高强稳定镁合金设计提供新范式，推动轻量化结构材料在航空、汽车、生物医疗等领域的应用。
